"다시 뛰는 50년"
SMART * EASY * VALUE

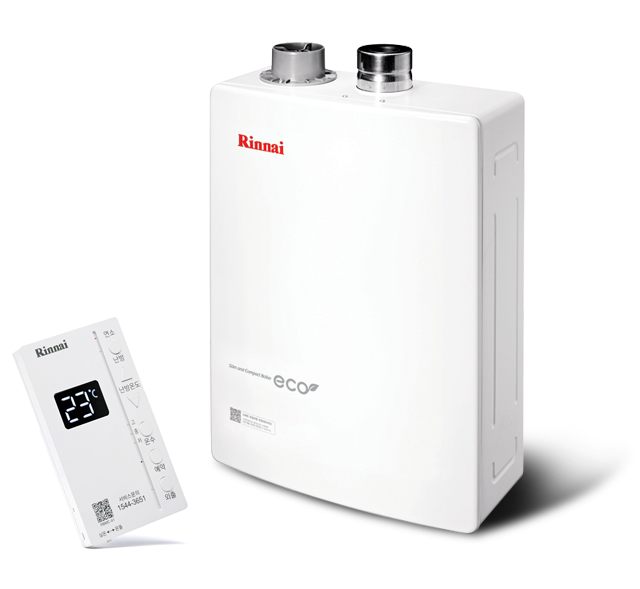

SMART SLIM 보일러 R321
원터치 오토기능으로 더 스마트하게!
설치도 사용도 더 쉽고 편리하게!
고품격 슬림 디자인으로 더 가치 있게!

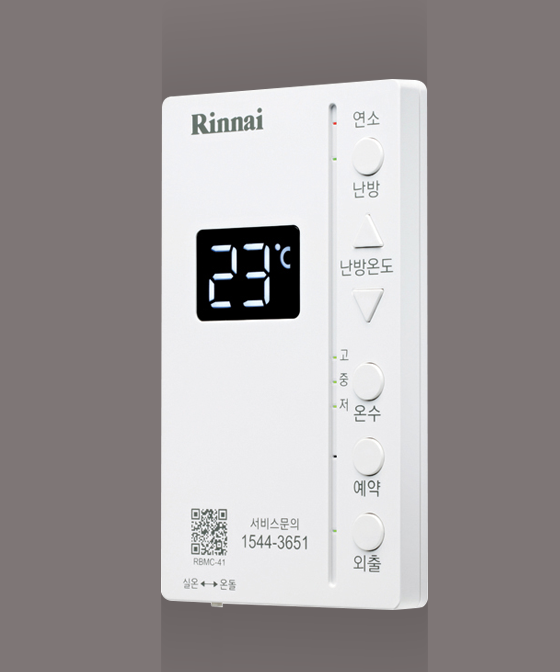

쉽고 편리한 기능 SMART Control
꼭 필요한 기능만으로 최적화 된 사용자 중심의 UI
필수 기능을 최적화 한 Slim 기능, 편리성을 극대화한 Slim 디자인
- 4시간 반복 타이머, 실온-온돌 전환 전용스위치
- 온수가동과 1,2,3단계의 온수단계
- 최적의 실내온도로 자동설정
- 외출설정 / 해제 및 4시간 반복 기능
- 한눈에 확인 가능한 선명한 LED
- 작동상태를 한눈에 알 수 있는 연소 LED
- 10.7mm 초슬림 디자인
- 사용은 간편하게 EASY 컨트롤 버튼
- QR코드로 손쉽게 사용설명서 확인

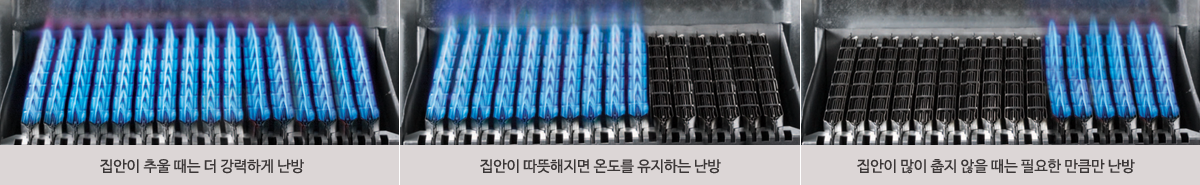

가스 난방비 절약! SMART Save
온도 변화에 따라 불꽃의 크기를 자동으로 조절하는 가스비절감의 핵심기술입니다.
환경을 생각하는 기술! SMART Green
불꽃 중앙부는 공기 과잉상태로 연소시키고 불꽃의 바깥부분은
연료 과잉상태로 연소시켜 고효율을 확보하는 低NOx 불꽃!
친환경 低NOx 삼각불꽃으로 대기 오염을 최소화합니다.
CO(일산화탄소) 배출량 70% 이상 감소(300ppm 이하),
NOx(질소산화물) 배출량 50% 이상 감소(70mg/kWh 이하)
※ NOx에 대해 알아보기! NOx는 독성이 매우 강해 심한 경우 호흡기 질환은 물론 위장병, 불면증까지 유발시키는 대표적인 유해가스입니다. 또한 대기오염의 주범인 스모그 및 산성비의 원인물질로 삼림이나 농작물 등에 막대한 피해를 줍니다.
안전을 더하다! 웃음을 지켜주다! 스마트 세이프티
안전불감증시대에 되새겨봐야 할 기술의 기본. 세심한 안전장치로 365일 우리집은 안전지대.

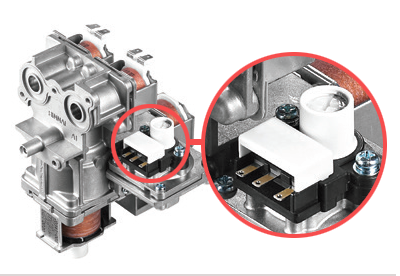

불완전 연소를 방지하여 일산화탄소 중독사고 및 대기오염을 예방하는 친환경 안전장치입니다.

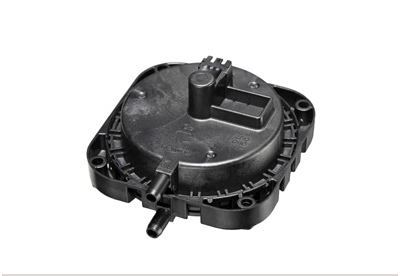

강한 역풍 시 보일러 가동을 중지하여 유해가스 유입으로 인한 중독 사고를 미연에 방지합니다.(20기종 이하)
- 온도센서를 위한 과열방지 제어장치

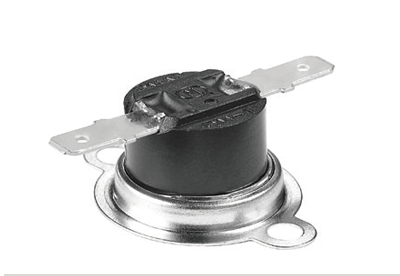

- 고온 바이메탈을 이용한 안전차단장치
시스템 오작동을 사전에 방지할 수 있도록 보일러의 전자 안전장치 및
자동 안전 제어기능을 강화하였습니다
동결방지 히터 Dual Heater(직수부, 온수부)
시스템 자기진단 기능, 감시 기능 / 전 기종 자동 물보충 / 고드름 방지 기능
본 상품에 대한 웹 기술서, 이미지 등의 모든 콘텐츠는 린나이의 자산이며, 저작권법에 의거하여 보호되고 있습니다.
사전 협의 없이 본 콘텐츠의 사용 및 복제 하는 것은 어떠한 경우에도 금지합니다.
본 콘텐츠에 관한 어떤 지적 재산권도 귀하(상품구매자)에게 양도 되지 않습니다.
본 콘텐츠를 무단으로 사용할 경우에는 민형사상의 책임이 있습니다.
제품 이미지 및 특장점 등에는 실제 제품과 차이가 있을 수 있으며 제품 외관, 스펙 등은 제품 개량을 위해 사전 예고 없이 변경될 수 있습니다
모든 제품 이미지는 촬영 컷으로 실제 제품과 차이가 있을 수 있으며 제품 색상은 모니터 해상도, 밝기 설정 및 컴퓨터 사양에 따라 차이가 있을 수 있습니다
해당 제품의 성능은 사용 환경에 따라 일부 상이할 수 있으며 매장 별로 취급 여부가 다를 수 있습니다
스마트기능
ECO Save
-
|
취침모드
-
|
ECO 표시
-
|
스마트폰제어
-
|
맞춤AUTO
-
|
AUTO
-
|
안전/안심기능
응급운전
-
|
버너
저녹스
|
중화기
-
|
자동물보충
O
|
동결방지장치
3중자동
|
안전장치
58가지
|
경제기능
난방능력전환기능
O
|
예약타이머
반복
|
외출타이머
외출
|
다단펌프
O
|
부가기능
음성안내
-
|
멀티실내온도조절기
-
|
QR코드
O
|
경량화
O
|
급속난방
-
|
온수예열
-
|
컬러LCD
-
|
온수단계
3단계
|
온수증대형
O
|
난방모드선택기능
O
|
R321 모델별 사양
모델명 | 난방 평수 (㎡) |
규격 (HxWxD)mm |
중량 (kg) |
온수 최저 작동 수량 (L/min) |
난방 최고 사용 압력 (kgf/㎠) |
난방출력 (kcal/h) |
온수 열효율 (%),총 |
난방 열효율(%),총 |
온수 공급 능력 (L/분) |
가스소비량 (온수/난방) |
NOx 등급 |
연도/ 급배 기통 외경 (Φmin) |
|||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
도시가스 | LP가스 kW(kg/h) |
도시가스 kW(kcal/h) |
|||||||||||||
본체(브라켓포함) | 실내 온도조절기 |
도시가스 | 전부하 | 부분 부하 |
수온 +30℃ |
||||||||||
R321-13KF | 86 | 560X400X195 | 120X120X18 | 16 | 2.3 | 1 | 13000 | 81.5* | 84.4 | 85.3 | 8.3 | 20.9/18.3(1.50/1.31) | 20.9/18.3(18,000/15,700) | 1등급 | 75/100 |
R321-16KF | 105.8 | 560X400X195 | 120X120X18 | 17 | 2.3 | 1 | 16000 | 83.5 | 84.6 | 85.8 | 9.5 | 23.7/22.4(1.70/1.61) | 23.7/22.4(20,400/19,300) | 1등급 | 75/100 |
R321-20KF | 132.2 | 560X400X195 | 120X120X18 | 17.5 | 2.3 | 1 | 20000 | 83.2 | 84.4 | 86.6 | 11.7 | 27.3/27.3(1.96/1.96) | 28.7/28.0(24,700/24,100) | 1등급 | 75/100 |
R321-25KF | 165.3 | 600X440X250 | 120X120X18 | 24 | 2.3 | 1 | 25000 | 84.0* | 84.2 | 86.4 | 15.7 | 39.5/35.0(2.83/2.51) | 39.5/35.0(34,000/30,100) | 1등급 | 75/100 |
R321-10KF | 66.1 | 560X400X195 | 120X120X18 | 16 | 2.3 | 1 | 10000 | 81.5* | 84.1 | 85.1 | 8.3 | 20.9/14.0(1.50/1.00) | 20.9/14.0(18,000/12,050) | 1등급 | 75/100 |
본 제품은 대한민국 국내전용 상품입니다. 해외에서 사용 및 설치를 금지하며, 이를 어길 경우에 발생한 모든 사고 및 고장에 대해서 당사에서는 절대로 책임지지 않습니다.
반드시 제품 명판(우측면 부착)에 지정된 가스를 사용하세요. 제품에 표시된 가스를 사용하지 않을 경우, 불완전 연소로 일산화탄소 중독 및 제품 고장의 우려가 있습니다.
시공표지판을 확인하시고, 시공 년월일에 따라 무상보증기간이 산정됩니다. 가스보일러 설치는 시공자격이 있는 자에 한하며, 위반 시 관계법에 의해 처벌받게 됩니다.
당사 서비스 기사 이외에는 절대로 분해, 수리, 개조하지 마세요. 문제 발생시 당사 서비스센터에 연락하세요.
보일러와 배기통의 연결 상태를 확인하세요. 배기통이 빠져있을 경우, 폐가스가 누출되어 일산화탄소 중독사고가 발생할 수 있습니다. 문제시 설치업자에게 연락하세요.
각방 밸브가 1개 이상 열려있는지, 난방배관에 공기빼기가 되어 있는지 확인하세요.
난방수 순환이 원활하지 않을 경우, 제품 수명 단축 및 난방이 원활하지 않을 수 있습니다.
보일러 작동 중에는 화상의 우려가 있으니 배기구, 배관 등을 절대 만지지 마세요.
보일러실의 환기구를 막으면 일산화탄소 중독의 원인이 되므로 환기구를 막지 마세요.
실내온도조절기 근처에 전열기구를 사용할 경우 보일러가 오작동 할 수있으니, 실내온도조절기 근처에는 전열기구를 사용하지 마세요.
즉시, 가스 사용을 중단하고, 가스 중간밸브를 잠근 다음 창문을 열어 환기를 하세요.
라이터나 실내 전등 스위치, 전기기기 작동시 스파크로 인해 폭발사고의 위험이 있으므로 절대 사용하지 마세요.
급/배기구가 막혀 있을 경우 즉시 보일러 사용을 중단하세요.
급배기통이 빠져있거나, 꺾여 있다면 설치업자에게 연락해 점검 또는 수리를 의뢰하세요.
동결방지 운전 기능을 위해, 보일러 전원을 반드시 연결해 두세요. 또한 연소 및 펌프 작동을 위해 각방 밸브와 가스 중간밸브를 열어 놓으세요.
노출된 배관은 반드시 단열재로 감싸주어 보온하세요.
겨울철 직수 배관의 동결로 온수가 나오지 않을 경우, 드라이기나 전열기를 사용하여 배관을 녹여주세요. 그래도 온수가 나오지 않을 경우 당사 서비스 센터로 연락하세요.
