지역난방과 개별난방의 장점만 모은 난방 시스템
린나이 통합배관 히트원

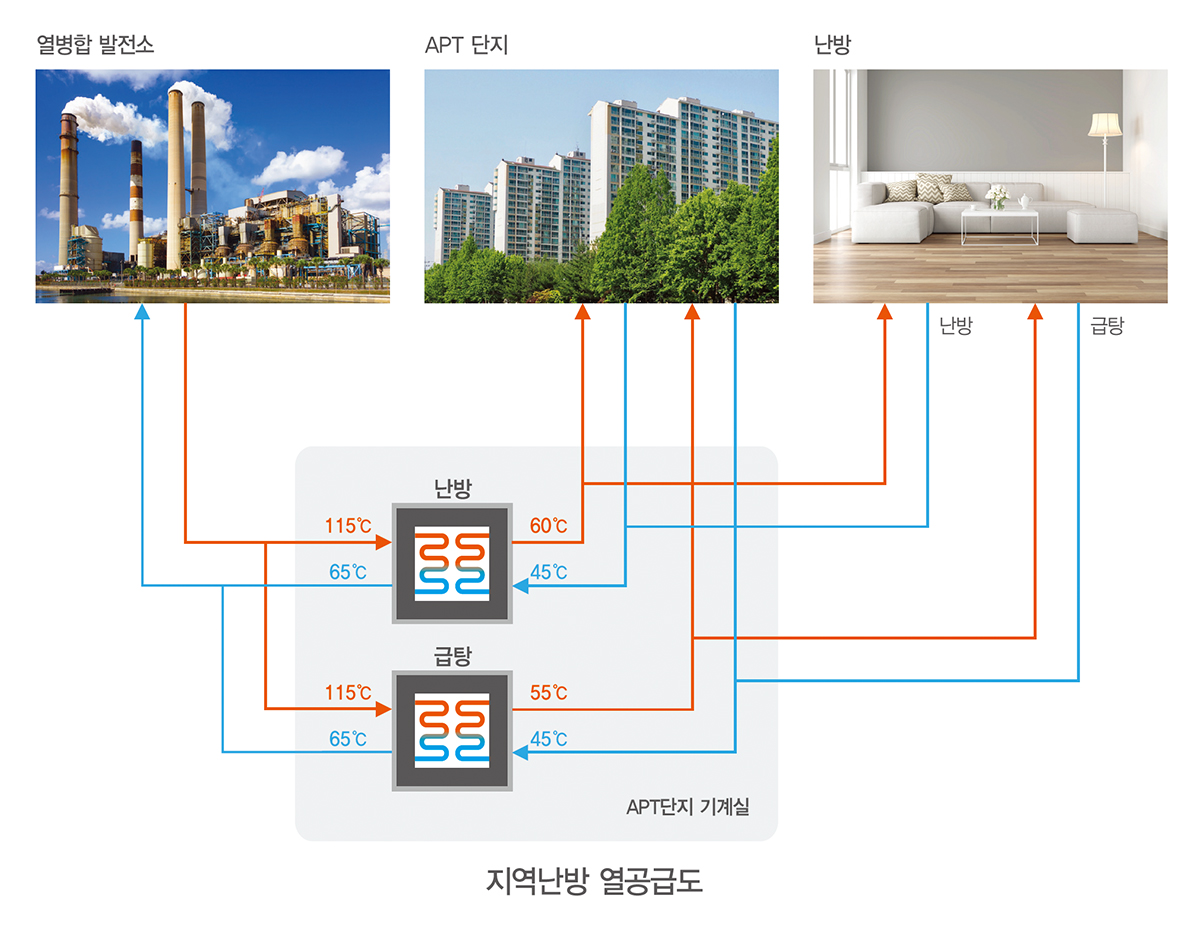

지역난방 열공급 계통도

지역난방이란? 신도시 건설 시 열병합 발전소에서 발전하고, 배수 증기를 지역 전체 APT 단지에 보내
난방 및 급탕을 하는 시스템입니다.

20년 이상된 지역난방 노후 아파트

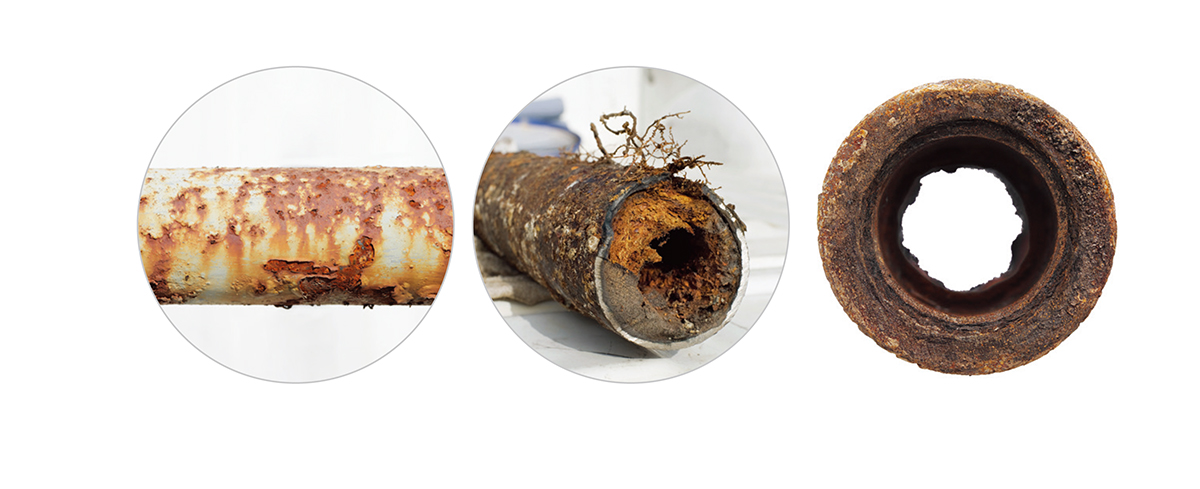

배관현황 및 문제점

오래된 배관은 부식으로 인해 유량이 일정하지 않고 열손실이 발생하여 효율성이 저하됩니다.
난방효율 떨어짐 / 배관의 노후화로 인한 부식으로 녹물 심화 / 각 세대가 난방 온도 조절 불가
열량계, 온도 조절기의 고장 우려 / 공급 온도가 낮아 세대별 온도 차이

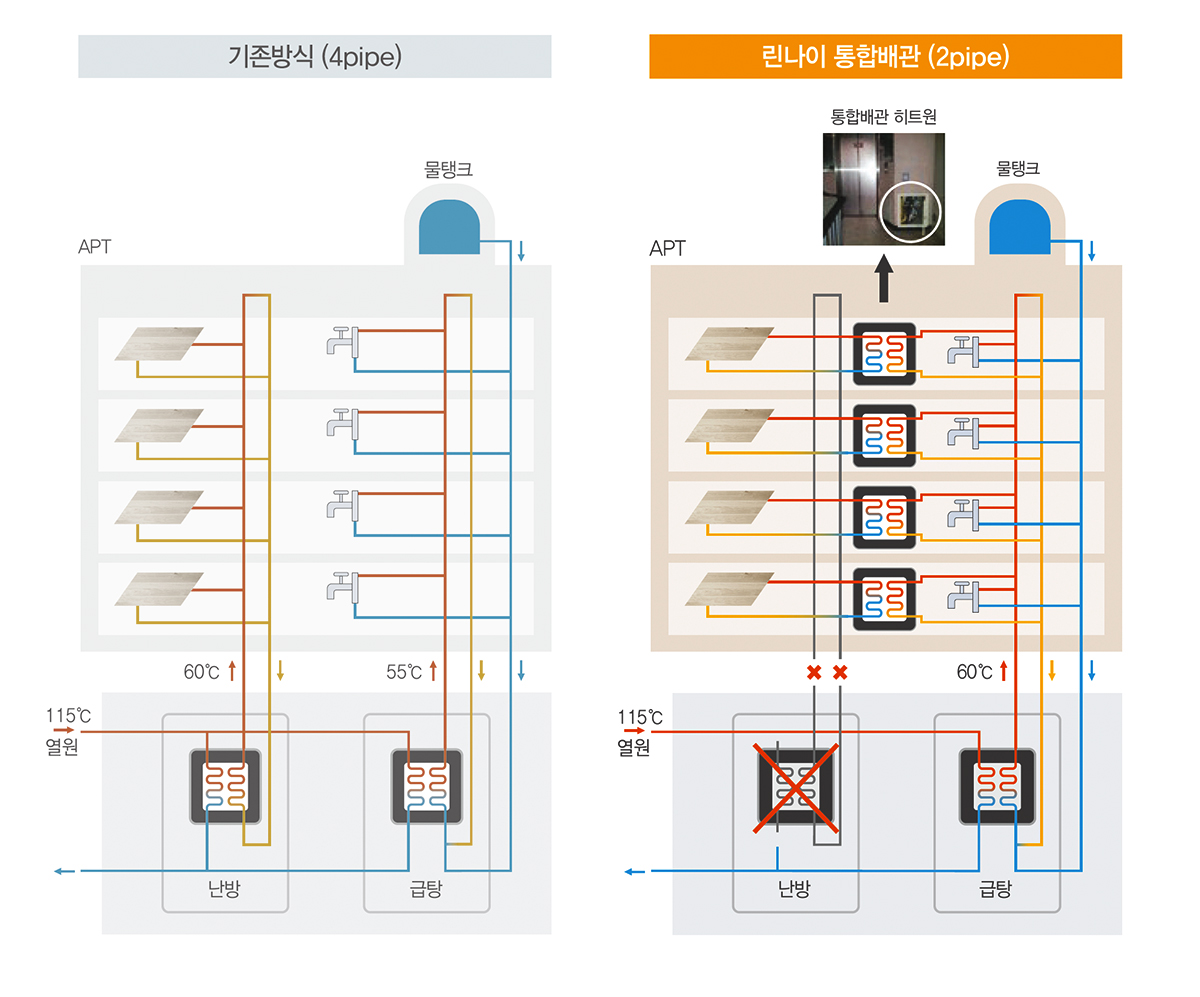

통합배관 히트원 개요

개별 난방의 장점만 그대로 드리고, 난방과 온수배관을 통합하여 설치하여 공간과 열 효율성을 높이세요.
온수배관 하나로 난방, 온수를 통합 사용하는 신개념 통합배관 시스템입니다

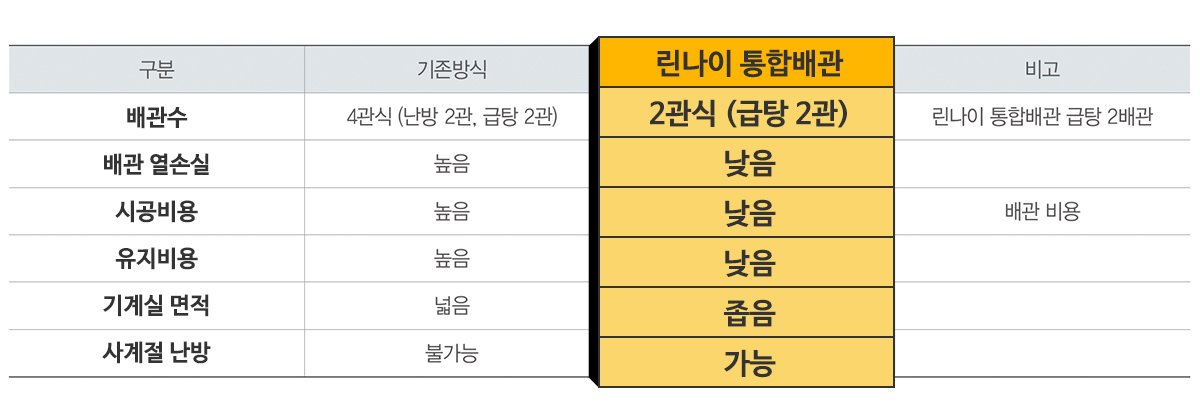

기존방식과 통합배관 비교표

통합배관 히트원 장점

통합배관 히트원으로 사계절 내내 따뜻한 난방, 온수를 즐기세요.
콤팩트 사이즈로 설치가 편리하며 공사기간까지 단축하여 비용이 절감됩니다.

통합배관 히트원 적용 가능한 곳

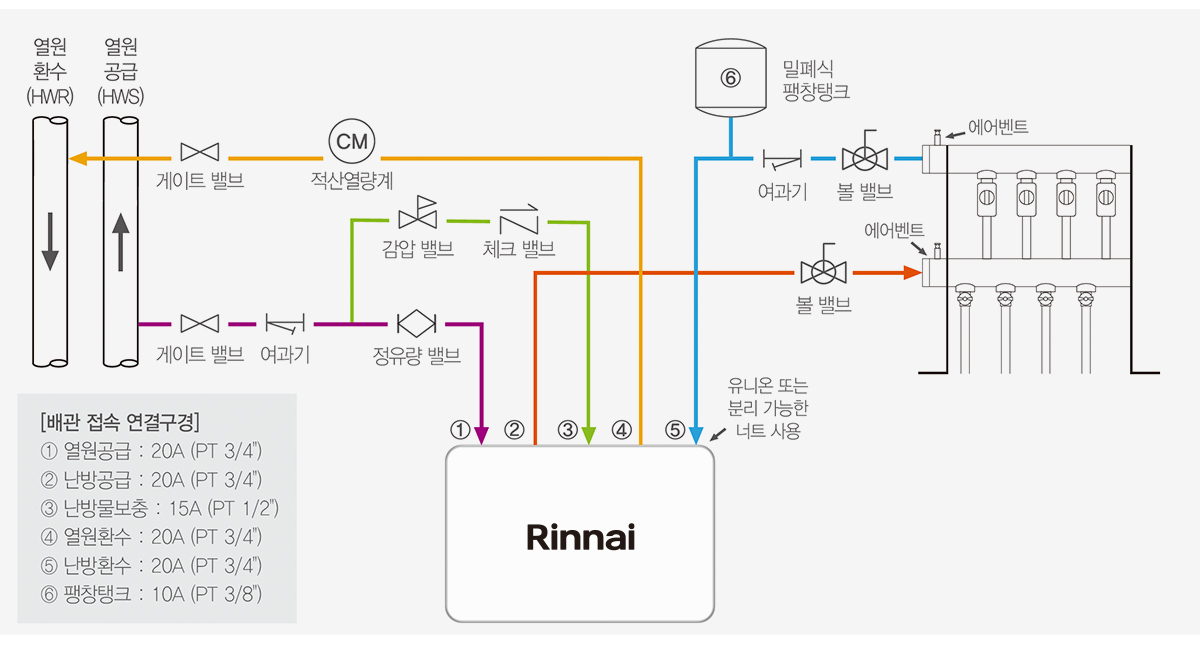

린나이 통합배관 히트원 표준배관도

※난방물보충 급수 압력이 350kPa (3.5kgf/㎤) 이상일 때, 또는 열원 공급 압력이 높을 경우 감압밸브를 설치해 주십시오.
※ 표준배관도의 배관 자재(적산열량계, 여과기, 밸브 등)는 설치 환경 및 상황에 따라 상이할 수 있습니다.

등록된 내용이 없습니다.

기본사양

본체 규격(WxDxHmm) 346 x 241x 192 온도조절기 규격(AxDxHmm) 120 x 80 x 15.5
설치장소 옥외(벽 또는 입상관고정) / 옥내(싱크대) 정격 전압 220V / 60Hz
정격 소비전력 96W 본체 중량 11kg
안내사항 기재된 제품의 사양 및 디자인은 성능 개선 및 현장 설계에 따라 예고없이 수정될 수 있습니다.

온도조절기

난방제어방식 실내온조 제어 / 난방시간 제어 온도/난방 단계 설정범위 5~40℃(5~60분)
온도 표시 단계 1℃ 지시온도 정밀도 ± 1℃(MAX)

접속구경

열원 공급/환수 20A(PT3/4") 난방 공급/환수 20A(PT3/4")
난방물보충 15A(PT1/2") 팽창탱크 10A(PT3/8")

열원부

공급유량 15±3LPM (18LPM 권장) 공급온도 60℃
최대 허용압력 1.0Mpa(10kgf/cm2)

난방공급능력

난방 공급온도: 55℃ 35.0kW (30,000kcal/h) 이상 난방 환수온도 :15℃ 35.0kW (30,000kcal/h) 이상
난방유량 : 12.5LPM 이상 35.0kW (30,000kcal/h) 이상
